VOCs工藝簡介

一、環保政策要求

山東省《揮發性有機物排放標準第 7部分：其它行業》（DB37/2801.1-2016）特殊用途車的苯、甲苯、二甲苯、苯系物、揮發性有機物（VOCS ）排放的相關規定；《山東省區域性大氣污染物綜合排放標準》（DB37/2376-2013）第四時段重點控制區標準 SO2、NOx、顆粒物排放濃度規定；《大氣污染物綜合排放標準》（GB37/16297-1996）SO2、NOx、顆粒物排放速率規定。

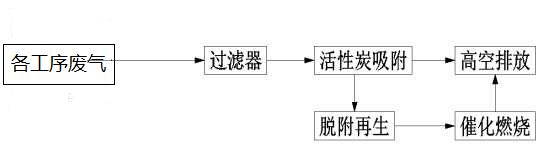

VOC處理工藝：預處理-活性炭吸附-脫附再生-催化燃燒后經 排氣筒排出

廢氣處理流程如下：

二、技術應用

VOCs工藝采用濃縮吸附+RTO焚燒方案。將車間現排放的廢氣經過管路收集，將收集的廢氣通過活性炭吸附脫附+催化燃燒后，最后由一根排氣筒排入大氣。管路連接及走向應流暢、管內空氣流動阻力最小、充分利用自然空氣升力、不影響后期本設備優化為原則布置管道，管道直徑及壁厚合理耐用。

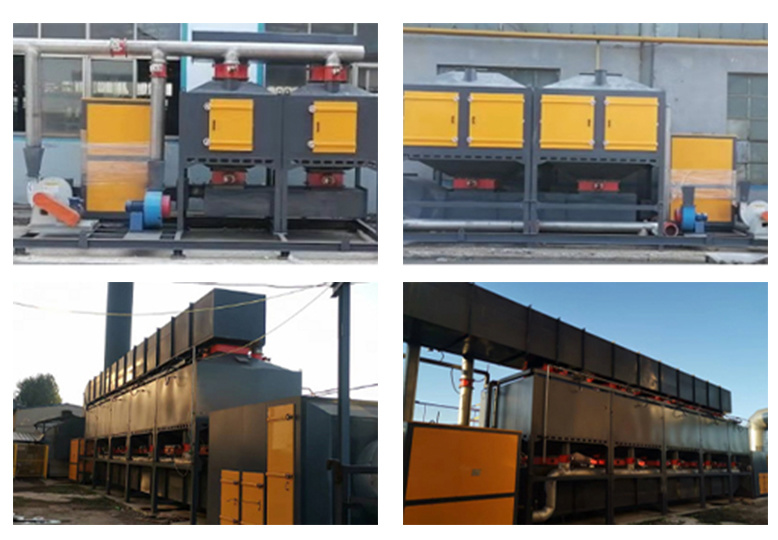

技術應用

三、工藝特點

系統設計處理工藝采用塵預處理+活性炭吸附濃縮+解吸脫附+催化燃燒工藝。綜合車間產生的廢氣經集氣罩收集后，進入支管，支管內裝調風閥可以調節風量，廢氣由支管進入主管，由主管進入除塵器除去塵粒，然后進入活性炭吸附系統，吸附后的氣體為達標氣體，直接通過吸附風機經20m高排氣筒排入大氣中。

當活性炭吸附飽和后，系統進入脫附狀態，啟動催化燃燒的電加熱器，開啟相應活性炭的脫附風閥，關閉活性炭的吸附風閥，系統進入脫附狀態。
